VM9-GA

VM9-GA

Amplificador para medición in-process en máquinas rectificadoras

Sistema de medición in-process diseñado para aplicaciones sencillas, económicas y personalizables. Las soluciones prevén la medida de diámetros internos, externos y espesores ya sea sobre superficies continuas que interrumpidas.

Características
  • Robusto y fiable también en ambientes agresivos
  • Indicador de cota analógica, teclado ergonómico con selector y 2 pulsadores
  • 4 umbrales de control de avance (desbaste, semi-acabado, acabado y fin de ciclo)
  • Diagnóstico de proceso
Beneficios
  • Mantiene estable y constante la producción de piezas con tolerancias estrechas
  • Compensa el desgaste de la muela
  • Integrable en cada arquitectura de máquina ya sea nueva o reconvertida
  • Sencillo de usar
  • No requiere supervisión

Diámetro externo liso (superficie continua), Diámetro externo/interno escalonado (superficie interrumpida), Diámetro interno liso (superficie continua), Espesor, Medida, Sistemas de control

Product Description

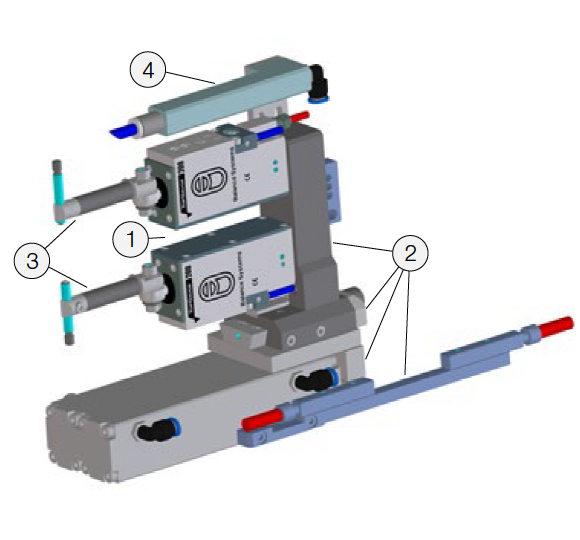

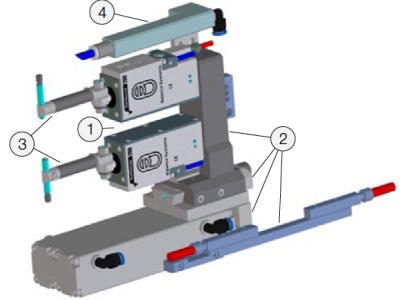

TIPO DESCRIPCIÓN
1) Top Gauge 200 Cabeza de medición modular TG200:

  • TGN030 – universal pequeño campo sin recarga
  • TGF030 – universal pequeño campo con recarga
  • TGR040 – universal pequeño campo con recarga regulable
2) Soporte y carro
  • Set completo de soporte fijo y regulable
  • Carro de accionamiento neumático e hidráulico con Carrera 50mm, 75mm, 100mm, 144mm
3) Brazos y palpadores
  • Set completo de brazos de varias formas y longitudes, fijos o regulables, con opción de anti-crash reposicionable integrado (sistema exclusivo de Balance Systems)
  • Palpador individual de contacto en diamante químico o metal duro
  • Palpador de barrita de metal duro
4) Sistemas de estabilización térmica Kit de sistemas de estabilización térmica basado en “ducha” de refrigerante

Additional Information

Tipo di automazione

Semi-automático

FICHA PRODUCTO - MÁS DETALLES
